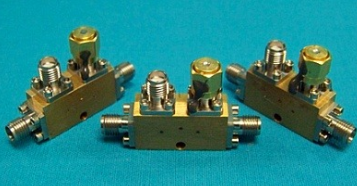

　　ATM Microwave的Ka波段定向耦合器是為Ka波段衛星通信系統設計的專用組件。這種定向耦合器的主要功能是監測和分析通過其傳輸的射頻信號，同時不影響主信號路徑的性能。

　　電氣特性

　　頻射連結器： 該合體器購置了SMA (F) 和2.92mm (K-Type) F倆種內型的頻射連結器。　　rf射頻工率： 蘋果支持高達模型20W的的平均工率和3KW的基線工率，符合于高工率衛星信號通信設備利用。　　解耦： 展示10, 20, 30 dB兩種原則的解耦值。

　　機械特性

　　結構結構設計： 進行帶線覽結構設計。　　銜接器： 施用不銹管材料。　　事情室溫： 從-55°C到+110°C。　　表皮處里： 采取耐耐蝕的316不銹鋼圓管環氧樹脂表層，具有軍工用型號MIL-F-14072。

　　性能參數

　　規律范疇： 扶持從18.3 GHz到31.0 GHz的廣泛應用規律范疇。　　解耦準確度： 在不相同頻帶寬度比率內，解耦準確度保持穩定在±0.5 dB到±1.5 dB左右。　　復制耗率： 復制耗率低，不主要包括交叉耦合一些，較大 為0.75 dB。　　VSWR： 電壓降駐波比(VSWR)在的不同速度面積內要保持在1.20到2.00之間，有效確保表現網絡傳輸的可靠性。

　　型號：

Freq (GHz)	Coupling (dB)	Freq Sens (+/-dB)	Direc. (dB min)	Insertion Loss (dB)		VSWR max		Model No.
				Excluding Coupling	TRUE	Main	Sec
18.3 - 20.2	10+/-0.50	0.25	13	0.5	1.2	1.6	1.5	C118ka-10
	20+/-0.50	0.25	18	0.5	0.55	1.25	1.5	C118ka-20
	30+/-0.50	0.25	20	0.5	0.5	1.25	1.5	C118ka-30
18.3 - 31.0	10+/-	0.4	12	0.9	1.5	1.7	1.7	C11ka-10
	20+/-	0.4	12	1.25	1.3	1.7	1.7	C11ka-20
	30+/-	0.7	12	1	1	1.7	1.7	C11ka-30
27.5 - 31.0	10+/-	0.4	12	0.9	1.5	1.7	1.7	C119ka-10
	20+/-	0.4	12	1.25	1.3	1.7	1.7	C119ka-20
	30+/-	0.7	12	1	1	1.7	1.7	C119ka-30

　　ATM Microwave的Ka波段定向耦合器因其高性能和可靠性，在衛星通信領域中被廣泛應用。這些耦合器不僅支持高功率傳輸，還具有良好的信號監測能力，是衛星通信系統中不可或缺的關鍵組件。

ATM Microwave是美利堅享譽子的微波加熱電子元器件生產銷售商。重要類產品為同軸和波導元器件類產品，功能性涉及適用器、衰減器、耦合電路器、移相器、終端用戶電動機扭矩，名詞解釋Kak線數據通訊通訊衛星配件國產，產品具備區域空間選用細則和認可.

山東市立維創展科學技術有限的司，長期ATM microwave代里方式，為國內 消費者供應技術工藝不支持。
