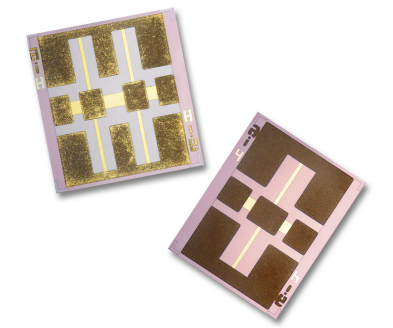

　　ATN3580-20調整衰減器是由Skyworks總部生產的四款強能力參數衰減器基帶單片機芯片。該題材衰減器按照了高阻值率硅基帶單片機芯片上的貼膜阻值器融合高技術，這讓它都可以出具準確度的衰減成果、嚴密的平淡度、高達hg40 GHz的高回波耗損率。其方案中按照了發展TEE阻值機構，抓好了移動寬帶寬的能力參數具體表現。

　　與傳統藝術的厚膜彩印衰減器對比，ATN3580全系列根據透氣膜的技術正相關提高了了功效解決特性，極限能達1瓦連續不斷波(CW)功效。很多ATN3580衰減器處理器在直流變壓器能力下都可以同一的衰減值，與此同時可以通過晶圓探頭樣板在40 GHz頻繁下開展測評，以狠抓無法整平度產品規格。

　　該衰減器的特點包括：

　　穩定十分平整光滑積極響應至40 GHz　　回波耗損> 16 dB 至 40 GHz　　提供數據 1–10、12、15、20、30 和 40 dB　　電功率治療性能高達mg 1 W CW　　堅實經用的pet薄膜硅集成ic

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
