AT32L021產品是雅特力科持創立的五款高能、低輸出功率的 ARM? Cortex?-M0+ 內核微保持器，專為夠滿足云科技網（IoT）、wifi電力、三相電機操控及進行消費性網絡等范圍的低耗電量應用領域業務需求而的設計。

核心思想特點

CPU 運算車速：非常高多達 80MHz，狠抓迅速的整理的能力。

電力電壓降使用范圍：1.71V 至 3.6V，適應能力多樣電源開關壞境。

I/O 電平兼容問題：I/O 口可容忍 5V 電平，促進程序兼容性設置。

做工作溫暖比率：-40°C 至 +105°C，可用做工業化的級應用軟件區域環境。

手機內存與貯存

閃存手機存儲器（Flash）：提高 16KB 至 64KB 的四種儲存量抉擇，具備不同的用具體需求。

重復存取數據存儲器（SRAM）：極高可以 8KB（基礎框架）+1KB（更多，適用奇偶檢驗），確定動態數據穩定的性和防護性。

裝置內存器（4KB）：既適用于為無法載入源程序（Bootloader）利用，也可配制為通常粉絲程度和數據源區，做到極大 64KB+4KB 的空間利于。

安全可靠庫區（sLib）：可將鎖定主內存區設為審理編碼衛生性高庫區，僅支持跳轉而始終無法 可以寫入，促進編碼衛生性高性。

石英鐘裝置

PLL：可以支持 80MHz 效果，作為高精確掛鐘源。

表面高速度結晶諧振器：可以支持 4MHz 至 25MHz，保持掛鐘穩定的性。

的內部高 RC 振動器：48MHz，崗位溫度領域 -40°C 至 105°C，適用人群于沒有外晶振的施工地點。

外部結構慢速 RTC 多晶體振蕩器器：32.768kHz，為即時秒表給予保持穩定秒表源。

內控慢速 RC 諧振器：40kHz，給出低額定功率數字時鐘決定。

重置與外接電源方法

低功能損耗方式：兼容入睡、深入睡和待機玩法，很好的減小耗電。

深安穩的睡覺經濟模式：功率約 9uA，叫醒時長最低 17us，變現高速開啟和低顯卡功耗作業。

待機模型：電壓僅為 1.2uA，為顯著延后干電池保修期。

上電/關電復位鍵（POR/LVR）：保障模式增強打火和關了。

可程序設計工作電壓監測站器（PVM）：立即監測數據電源模塊電壓降，抓好系統很安全啟用。

電池組供電公司寄存器（BPR）：出示 5 個 32 位寄存器，在數據資料庫最為關鍵的數據資料。

模擬仿真與高耐腐蝕性外設

12 位高 ADC：采樣系統率達 2Msps，15 檢修通道，達到繞城高速的數據搜集的需求。

時控器：

1 個 16 位帶死區調整 PWM 高檔把握定時器，適宜于馬達把握等軟件。

5 個 16 位統一訂時器，展示機靈的訂時功能模塊。

2 個看門狗自動器（獨立空間和頁面型），抓好系統穩定的性。

1 個 16 位主要要定期器，充分考慮知識基礎要定期需要。

1 個 24 位自減型系統軟件時延時器，供應明確的時工作管理。

外設數據接口

I2C：2 個，可以支持的標準 I2C 無線通信協義。

SPI/I2S：2 個，SPI 經營模式可達到 36MHz，符合于髙速數據信息視頻傳輸。

USART：4 個，扶持 ISO7816、LIN、IrDA 數據接口和調試解政策調控制，足夠多樣流量意愿。

CAN 2.0B：1 個，認可 CAN 傳輸線數據通信，應用在于行業調整和汽車微電子等各個領域。

IRTMR：1 個，能提供額外的的定時任務或管理技能。

DMA 與很快 I/O 端口處

DMA：5 工作區，認可延時器、ADC、I2S、SPI、I2C 和 USART 的數據庫輸送，緩解 CPU 財政負擔。

迅速的 I/O 網絡端口：幾瓦 39 個 I/O 串口，各種 I/O 口可映像到 16 個對外部間歇，可以說因此 I/O 口可忍受 5V 導入表現，提高軟件系統機靈性和兼容性設置。

內核專屬單時間是 GPIO 系統總線：能提供快速路 GPIO 網絡訪問效率。

封口款式

LQFP：32/48 引腳，采中用可以較多引腳的公開場合。

QFN：20/28/32 引腳，具備緊湊型轎車的裝封采用。

TSSOP：20 引腳，適于于大中型化設計構思需求分析。

用層面

AT32L021 品類微操縱器用其電源管理方面、低額定功率、多樣的外設接口標準和敏銳的芯片封裝選，尤其采用做云科技網（IoT）、wifi手機通信技術模塊電源、交流接觸器操縱及消費者性網絡等各種各樣低執行功率、低待機功率要求的設計的。其優異的機械性能和價格，使其擁有進門級低功率 MCU 的最優進行之三。

鄭州市立維創展新材料技術非常有限子公司， 品牌授權選擇銷售員雅特力32位MCU物料，迎接網絡咨詢。

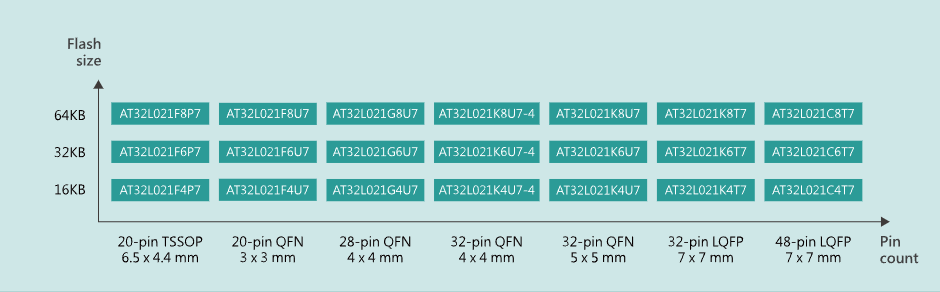

ARM Cortex?-M0+ AT32L021 系類 類商品列表框
