徽波元電子元件封裝

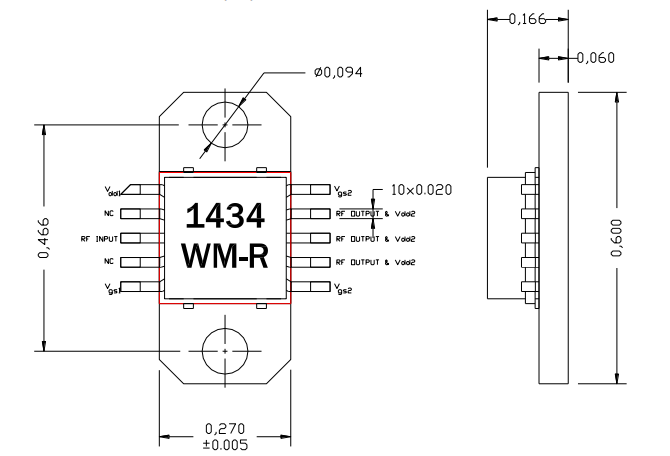

AM143438WM-BM-R和AM143438WM-FM-R是砷化鎵HiFET MMIC工率變小器型號的幾有些。某些優質率的mmic是2級GaAs-pHEMT馬力調小器，偏置相電壓為10-14V，投入和級間相匹配數據網絡包裹1.4-3.4GHz。這樣的MMIC需要輸出精度外部鏈接切換到1.4GHz到3.4GHz中的最喜歡愛好頻網絡帶寬度，以提供數據上限的網絡帶寬靈協調性高性。舉例說明策略而言，表中好幾塊分析板的收獲達到20db，在12V的1.5到1.8GHz頻段的飽合輸出電壓工作效率已經超過38dBm，同一塊在2.0到3.0ghz頻段的考評板的增加收益完成19dB，在12V的輸出的公率高達38dBm，BM打包封裝類型的微波射頻和交流電引線與打包封裝類型的社會底層共面，看作等電位連接，用于低直接費用的SMT按裝到PC板上。考慮到高直流電壓輸出功率，各位過強提倡將此產品進行裝有在彩石散熱器片上。FM封裝是裝在銅活套法蘭支撐架上的BM封裝。法蘭部上幾個螺孔，以便擰到材料，散熱處理器上。幾個MMIC都符合國家RoHS規定。
特點
從1.4到3.4 GHz的速率app
高輸出的效率，P1dB=38 dBm
高收獲>20聲音分貝
從1.4GHz到3.4GHz連接的鍵盤輸入
利用率>30%
應用
PCS移動通信基站
GPS軟件應用
MMDS
手機無線局域網絡中繼器
14V技術應用
