微波加熱元功率器件

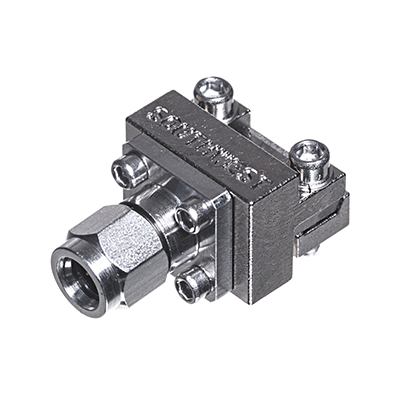

End Launch 豪米波聯系器是SOUTHWEST的高特點端導彈進行電源連接器，主要是為高頻率網絡信號最靠近高層的單面和幾層噴涂控制線路板提供數據低VSWR，110 GHz的無格局帶寬卡死。具備SMA（27 GHz），2.92 mm（K）（40 GHz），2.40 mm（50 GHz），1.85 mm（V），（67 GHz）和1.0 mm（W）（110 GHz）。
公和母高級設置和短淺的車身和艙壁穿通孔。特別的夾緊學校可容下機的薄厚達.300厘米（7.62mm毫米）的板。牢固，可相似動用和可修護。三種射性能可打造與線路規劃的合適一致。用以于微帶和接地線共面波導（GCPW）的設計。能提供電磁波層微帶和GCPW測式板。將引腳對接焊到信號燈鋪線是可供選擇的。
方案積極配合：
噴涂用電線路板設計和連結器配件上的號強烈推薦
機戒構造的3D建模
HFSS建模 （18.0版或更好型號）可結合標準具備并且用于EM仿真技術
End Launch連結器的的優勢：
1.螺絲放置，免焊聯系，可抄襲便用
2.產品設備指數非常的好，伴隨一樣的邊界進行聯接器
3.廣泛用于板子邊沿，會并排采用
注重規格
W系統1.00mm 110GHz
V系類1.85mm 67GHz
2.4mm 50GHz
K型號2.92mm 40GHz
SuperSMA系統 27GHz
端放射1.0mm（W）110 GHz插孔（母）窄塊
應用號 | 引腳/電有機溶劑直徑為 | PCB重量 |
2492-04A-9 | .005 / .0290 | ≤.045 |
2492-04A-14 | .005 / .0290 | ≥.040≤.090 |
端衛星發射1.0mm（W）110 GHz插孔（母）規范功能
型號代碼 | 引腳/電材質外徑 | PCB高度 |
2492-04A-6 | .005 / .0290 | ≤.100 |
端散發1.0mm（W）110 GHz插孔（公）原則接口
技術參數編碼 | 引腳/電媒介內直徑 | PCB料厚 |
2493-04A-6 | .005 / .0290 | ≤.100 |
結束后火箭發射1.85mm（V）67 GHz插孔（母）窄塊
參數代碼 | 引腳/電物料直經 | PCB體積尺寸 |
1892-04A-9 | .005 / .0290 | ≤.045 |
1892-04A-14 | .005 / .0290 | ≥.040≤.090 |
結束了射出1.85mm（V）67 GHz插孔（母）基準功能
產品型號產品編號 | 引腳/電媒介直徑怎么算 | PCB鋼板厚度 |
1892-03A-6 | .007 / .0390 | ≤.100 |
1892-03A-7 | .007 / .0390 | ≥.090≤.210 |
1892-03A-8 | .007 / .0390 | ≥.190≤.300 |
1892-04A-6 | .005 / .0290 | ≤.100 |
1892-04A-7 | .005 / .0290 | ≥.090≤.210 |
1892-04A-8 | .005 / .0290 | ≥.190≤.300 |
端使用1.85mm（V）67 GHz電源插頭（公）原則塊
規格型號代碼 | 引腳/電媒介半徑 | PCB壁厚 |
1893-03A-6 | .007 / .0390 | ≤.100 |
1893-04A-6 | .005 / .0290 | ≤.100 |
1893-03A-7 | .007 / .0390 | ≥.090≤.210 |
1893-03A-8 | .007 / .0390 | ≥.190≤.300 |
開始放射2.40mm 50 GHz插孔（母）窄塊
型號順序號 | 引腳/電物料孔徑 | PCB機的薄厚 |
1492-04A-9 | .005 / .0290 | ≤.045 |
1492-04A-14 | .005 / .0290 | ≥.040≤.090 |
收場發送2.40mm 50 GHz插孔（母）非吸引力
參數標碼 | 引腳/電媒介直徑為 | PCB尺寸 |
1492-04Z-5 | .005 / .0290 | ≤.100 |
終止發射點2.40mm 50 GHz插孔（母）基準方案
型號查詢識別碼 | 引腳/電物質內直徑 | PCB板厚 |
1492-01A-6 | .007 / .0480 | ≤.100 |
1492-01A-7 | .007 / .0480 | ≥.090≤.210 |
1492-01A-8 | .007 / .0480 | ≥.190≤.300 |
1492-02A-6 | .010 / .0635 | ≤.100 |
1492-02A-7 | .010 / .0635 | ≥.090≤.210 |
1492-02A-8 | .010 / .0635 | ≥.190≤.300 |
1492-03A-6 | .007 / .0390 | ≤.100 |
1492-03A-7 | .007 / .0390 | ≥.090≤.210 |
1492-03A-8 | .007 / .0390 | ≥.190≤.300 |
1492-04A-6 | .005 / .0290 | ≤.100 |
1492-04A-7 | .005 / .0290 | ≥.090≤.210 |
1492-04A-8 | .005 / .0290 | ≥.190≤.300 |
結速散發2.40mm 50 GHz插孔（母）要求控制模塊螺牙添加圖片
型號序號 | 引腳/電物質尺寸 | PCB板厚 |
1492-04A-12 | .007 / .0480 | ≤.100 |
端火箭發射2.40mm 50 GHz電源插座（公）要求塊
形號序號 | 引腳/電媒質內徑 | PCB板厚 |
1493-01A-6 | .010 / .0635 | ≤.100 |
1493-02A-6 | .007 / .0480 | ≤.100 |
1493-03A-6 | .007 / .0390 | ≤.100 |
1493-04A-6 | .005 / .0290 | ≤.100 |
1493-03A-7 | .007 / .0390 | ≥.090≤.210 |
1493-03A-8 | .007 / .0390 | ≥.190≤.300 |
終端發射衛星2.92mm（K）40 GHz插孔（母）窄塊
尺寸產品編號 | 引腳/電媒質直徑不低于 | PCB薄厚 |
1092-01A-9 | .005 / .0290 | ≤.045 |
1092-01A-14 | .005 / .0290 | ≥.040≤.090 |
端發射點2.92mm（K）40 GHz插孔（母）窄塊面板價格的安裝
款式標碼 | 引腳/電材質直徑為 | PCB板材厚度 |
1092-01A-11 | .005 / .0290 | ≤.045 |
1092-01A-13 | .005 / .0290 | ≥.040≤.090 |
端射2.92mm（K）40 GHz插孔（母）標準規定傳感器
應用產品編號 | 引腳/電媒介口徑 | PCB板材厚度 |
1092-01A-6 | .005 / .0290 | ≤.100 |
1092-01A-7 | .005 / .0290 | ≥.090≤.210 |
1092-01A-8 | .005 / .0290 | ≥.190≤.300 |
1092-02A-6 | .007 / .0480 | ≤.100 |
1092-02A-7 | .007 / .0480 | ≥.090≤.210 |
1092-02A-8 | .007 / .0480 | ≥.190≤.300 |
1092-03A-6 | .010 / .0635 | ≤.100 |
1092-03A-7 | .010 / .0635 | ≥.090≤.210 |
1092-03A-8 | .010 / .0635 | ≥.190≤.300 |
1092-04A-6 | .007 / .0390 | ≤.100 |
1092-04A-7 | .007 / .0390 | ≥.090≤.210 |
1092-04A-8 | .007 / .0390 | ≥.190≤.300 |
端放出2.92mm（K）40 GHz插孔（母）標準單位組件螺孔插入圖
型號查詢編碼查詢 | 引腳/電導電介質網套直徑 | PCB板厚 |
1092-01A-12 | .005 / .0290 | ≤.100 |
1092-02A-12 | .007 / .0480 | ≤.100 |
1092-03A-12 | .010 / .0635 | ≤.100 |
1092-04A-12 | .007 / .0390 | ≤.100 |
端反射2.92mm（K）40 GHz插銷（公）原則塊
技術參數編碼查詢 | 引腳/電媒質外徑 | PCB壁厚 |
1093-01A-6 | .010 / .0635 | ≤.100 |
1093-02A-6 | .007 / .0480 | ≤.100 |
1093-03A-6 | .007 / .0390 | ≤.100 |
1093-04A-6 | .005 / .0290 | ≤.100 |
1093-03A-7 | .007 / .0390 | ≥.090≤.210 |
1093-03A-8 | .007 / .0390 | ≥.190≤.300 |
停止發射衛星SuperSMA 27 GHz插孔（母頭）窄塊
機型偏號 | 引腳/電有機溶劑直徑約 | PCB的厚度 |
292-07A-9 | .005 / .0290 | ≤.045 |
292-07A-14 | .005 / .0290 | ≥.040≤.090 |
結束了散發SuperSMA 27 GHz插孔（母）標準化模快
規格型號順序號 | 引腳/電物料內徑 | PCB規格 |
292-04A-6 | .010 / .0635 | ≤.100 |
292-04A-7 | .010 / .0635 | ≥.090≤.210 |
292-04A-8 | .010 / .0635 | ≥.190≤.300 |
292-05A-6 | .007 / .0480 | ≤.100 |
292-05A-7 | .007 / .0480 | ≥.090≤.210 |
292-05A-8 | .007 / .0480 | ≥.190≤.300 |
292-06A-6 | .007 / .0390 | ≤.100 |
292-06A-7 | .007 / .0390 | ≥.090≤.210 |
292-06A-8 | .007 / .0390 | ≥.190≤.300 |
292-07A-6 | .005 / .0290 | ≤.100 |
292-07A-7 | .005 / .0290 | ≥.090≤.210 |
292-07A-8 | .005 / .0290 | ≥.190≤.300 |
完結發射衛星SuperSMA 27 GHz插孔（母）規范塊，無帶磁
款型編號規則 | 引腳/電物質尺寸 | PCB壁厚 |
292-04Z-6 | .010 / .0635 | ≤.100 |
停止射SuperSMA 27 GHz電源插座（公）基準塊
規格識別碼 | 引腳/電物料厚度 | PCB強度 |
293-01A-6 | .010 / .0635 | ≤.100 |
293-02A-6 | .007 / .0480 | ≤.100 |
293-03A-6 | .007 / .0390 | ≤.100 |
293-04A-6 | .005 / .0290 | ≤.100 |
293-03A-7 | .007 / .0390 | ≥.090≤.210 |
293-03A-8 | .007 / .0390 | ≥.190≤.300 |
