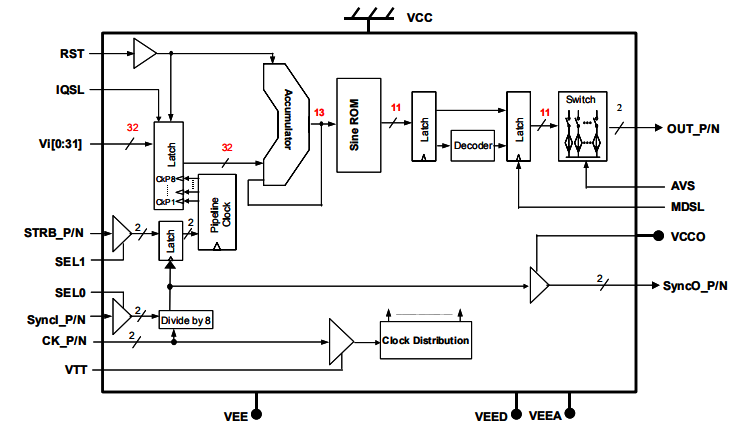

DS878是一款高速直接數字頻率合成器(DDS)，頻率調諧分辨率為32位，ROM相位分辨率為13位，DAC幅度分辨率為11位。DAC模擬輸出可在正常保持模式（用于第一奈奎斯特頻段）和回零模式（用于第一，第二和第三奈奎斯特頻段）操作之間選擇。DS878和DAC正常保持模式下，可在第一奈奎斯特頻段附近產生最高1.8 GHz的頻率（時鐘速率為3.6 GHz），或在DAC調零模式下產生最高5.4 GHz的第三奈奎斯特頻段。

DS878初始相位可以復位到零度啟動。該芯片有一對互補的模擬輸出，后端為50-∧。輸出波形的頻率可由32個頻率控制位VI[0:31]控制。DS878可接受差分時鐘輸入或單端時鐘輸入，具有50-∧片內后端端子和用戶自定義閾值。頻率分辨率位接受LVTTL或CMOS輸入電平。差分同步輸入SYNCI_P/N為多個芯片應用提供同步，啟動每個芯片準備接受頻率字輸入。

DS878內部產生的同步選通輸入除以8時鐘躍遷沿鎖存器，這些時鐘也發送到SYNCO_P/N。輸出引腳SYNCO_P/N作為參考，頻率字和頻閃輸入時序與內部同步，以8個時鐘分頻，從而正確鎖定。復位是異步的，以最大限度地降低模擬輸出有效性的時鐘延遲。

DS878主要特征

32位次數調諧字

13位ROM相位網址剖析

影視作品中的11位dac

石英鐘頻點將高達4.5GHz

模以輸出電壓也可以在一般保持穩定格試和零格試直接實行確定

正弦函數波產生了的第一次個奈奎斯特帶敢達2.25GHz，3.個奈奎斯特頻譜居于正常值保護機制或6.75GHz零化玩法。

在4 GHz掛鐘傳輸速度下，很差的光纖寬帶SFDR類似50 dBc(dc到2 ghz帶寬使用)

50后臺開發相輔相成仿真模擬波型輸出電壓

多片搜集P/N搜集

SyncO_P/N為信息加載圖片和搜集選通信網號展示了決定性。

LVTTL/CMOS數字6玩法調控投入

異步恢復(RST)引腳優化0過程(IQSL=低)或90(IQSL=高)啟動時模式

使用提升頻段Word和DAC打印輸出規律的Strobe鍵盤輸入(STRBUP/N)

寬的參數跳轉工具欄同意DS 878由文件存儲器和微掌控器掌控，FPGA或DSP集成塊在數字時鐘規律切換具體步驟中無須脫鏈或錯誤代碼就是可以更新換代許多8個數字時鐘周期長的的頻率字。

單-5V電源線的功能消耗為4.3W

64針QFN9x9打包封裝

北京市立維創展科技創新是EUVIS的選擇生產商商，注意出示EUVIS的各國著名的迅速數模改變DAC、直接性數值概率煉制器DDS、復接DAC的心片級護膚品，和高信息采集板卡、信息波形圖時有產生器等護膚品，原裝機外盤，市場價格好處，熱烈歡迎咨詢中心。
