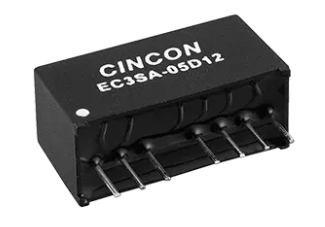

　　EC3SA-05S12N DC-DC電源模塊是CINCON公司生產的EC3SA系列中的一款產品。該模塊具有3W的隔離輸出能力，采用緊湊型SIP-8封裝，效率高達86%。它支持2:1的輸入電壓范圍，并提供穩壓輸出。此外，該模塊還具備遠程開/關控制、1500VDC的隔離電壓、連續短路保護以及欠壓保護等功能。

型號：

MODEL  NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT    CURRENT		INPUT CURRENT		%EFF.	CAPACITOR LOAD MAX.
			MIN.	MAX.	NO LOAD	FULL LOAD
EC3SA-05S33N	4.5-9.0 VDC	3.3 VDC	0 mA	700 mA	60 mA	632 mA	73	700uF
EC3SA-05S05N	4.5-9.0 VDC	5 VDC	0 mA	600 mA	60 mA	769 mA	78	600uF
EC3SA-05S12N	4.5-9.0 VDC	12 VDC	0 mA	250 mA	60 mA	759 mA	81	250uF
EC3SA-05S15N	4.5-9.0VDC	15 VDC	0 mA	200 mA	60 mA	741 mA	81	200uF
EC3SA-05D05N	4.5-9.0 VDC	±5 VDC	±0 mA	±300 mA	60 mA	769 mA	78	300uF
EC3SA-05D12N	4.5-9.0 VDC	±12 VDC	±0 mA	±125 mA	60 mA	741 mA	81	125uF
EC3SA-05D15N	4.5-9.0 VDC	±15 VDC	±0 mA	±100 mA	60 mA	741 mA	81	100uF
EC3SA-12S33N	9-18 VDC	3.3 VDC	0 mA	700 mA	30 mA	253 mA	76	700uF
EC3SA-12S05N	9-18 VDC	5 VDC	0 mA	600 mA	30 mA	309 mA	81	600uF
EC3SA-12S12N	9-18VDC	12 VDC	0 mA	250 mA	30 mA	301 mA	83	250uF
EC3SA-12S15N	9-18 VDC	15 VDC	0 mA	200 mA	30 mA	298 mA	84	200uF
EC3SA-12D05N	9-18 VDC	±5 VDC	±0 mA	±300 mA	30 mA	305 mA	82	300uF
EC3SA-12D12N	9-18 VDC	±12 VDC	±0 mA	±125 mA	30 mA	301 mA	83	125uF
EC3SA-12D15N	9-18 VDC	±15 VDC	±0 mA	±100 mA	30 mA	298 mA	84	100uF
EC3SA-24S33N	18-36 VDC	3.3 VDC	0 mA	700 mA	18 mA	125 mA	77	700uF
EC3SA-24S05N	18-36 VDC	5 VDC	0 mA	600 mA	18 mA	154 mA	81	600uF
EC3SA-24S12N	18-36 VDC	12 VDC	0 mA	250 mA	18 mA	149 mA	84	250uF
EC3SA-24S15N	18-36 VDC	15 VDC	0 mA	200 mA	18 mA	147 mA	85	200uF
EC3SA-24D05N	18-36 VDC	±5 VDC	±0 mA	±300 mA	18 mA	156 mA	0	300uF
EC3SA-24D12N	18-36 VDC	±12 VDC	±0 mA	±125 mA	18 mA	149 mA	84	125uF
EC3SA-24D15N	18-36 VDC	士15 VDC	±0 mA	±100 mA	18 mA	147 mA	85	100uF
EC3SA-48S33N	36-75 VDC	3.3 VDC	0 mA	700 mA	9 mA	63mA	77	700uF
EC3SA-48S05N	36-75 VDC	5 VDC	0 mA	600 mA	9 mA	77 mA	81	600uF
EC3SA-48S12N	36-75 VDC	12 VDC	0 mA	250 mA	9 mA	73 mA	86	250uF
EC3SA-48S15N	36-75 VDC	15 VDC	0 mA	200 mA	9 mA	73 mA	86	200uF
EC3SA-48D05N	36-75 VDC	±5 VDC	±0 mA	±300 mA	9 mA	77 mA	81	300uF
EC3SA-48D12N	36-75 VDC	±12 VDC	±0 mA	±125 mA	9 mA	73 mA	86	125uF
EC3SA-48D15N	36-75 VDC	±15 VDC	±0 mA	±100 mA	9 mA	73 mA	86	100uF

　　輸出規格

　　工作電壓精確：最高±1.5%。　　端電壓發展：主要±1.0%。　　重疊自動調節：在非相對性電流下，最大化±5.0%。　　瞬態積極地響應：25%過載發生改變時，誤差率帶為±6%，找回用時乘以500μs。　　紋波與噪音：在20MHz上行速率下，最主要75mV pk-pk。　　溫數值：最好±0.03%/°C。　　直線調高：非常大±0.5%。　　根據調低：單輸出技術參數比較大±0.5%，雙輸出技術參數比較大±1.0%。　　輸出的斷路保護好好：累計保護好好。　　打火時長：典型性數值為5ms。

　　通用規格

　　隔開電流：面值最小1500VDC。　　隔離霜熱敏電阻：面值最小10^9 ohm。　　隔離開電阻：典范值500pF。　　開關按鈕頻率：最大100KHz。　　做工作環鏡平均溫度：-40°C至+85°C。　　降額：71°C以下時，耗油率波形減少為零。　　殼子攝氏度：最明顯100°C。　　水冷卻措施：當然互流。　　保管溫：-55°C至+125°C。　　溫度濕度：較大 95% RH，無冷凝器。　　MTBF：在25°C下測試軟件，主要表現值一般選擇2500khrs。　　圖片尺寸：0.86x0.36x0.445英寸(21.8x9.2x11.1 mm)。　　殼體裝修材料：非導電自然黑色pp塑料。　　單重：4.8g。　　EC3SA-05S12N DC-DC主機電源適配器模快也是款性能比較高方面、高穩定性的主機電源適配器解決方法設計方案，適合于幾種行業和金融業app。
