合作方用于FPGA設計，越來使用TI的電源開關模塊圖片TPS82085輸電，隨著TI物料清單缺貨，則按照P2P代替品的方案范文所采用Cyntec的型號規格MUN3CAD03-SE。

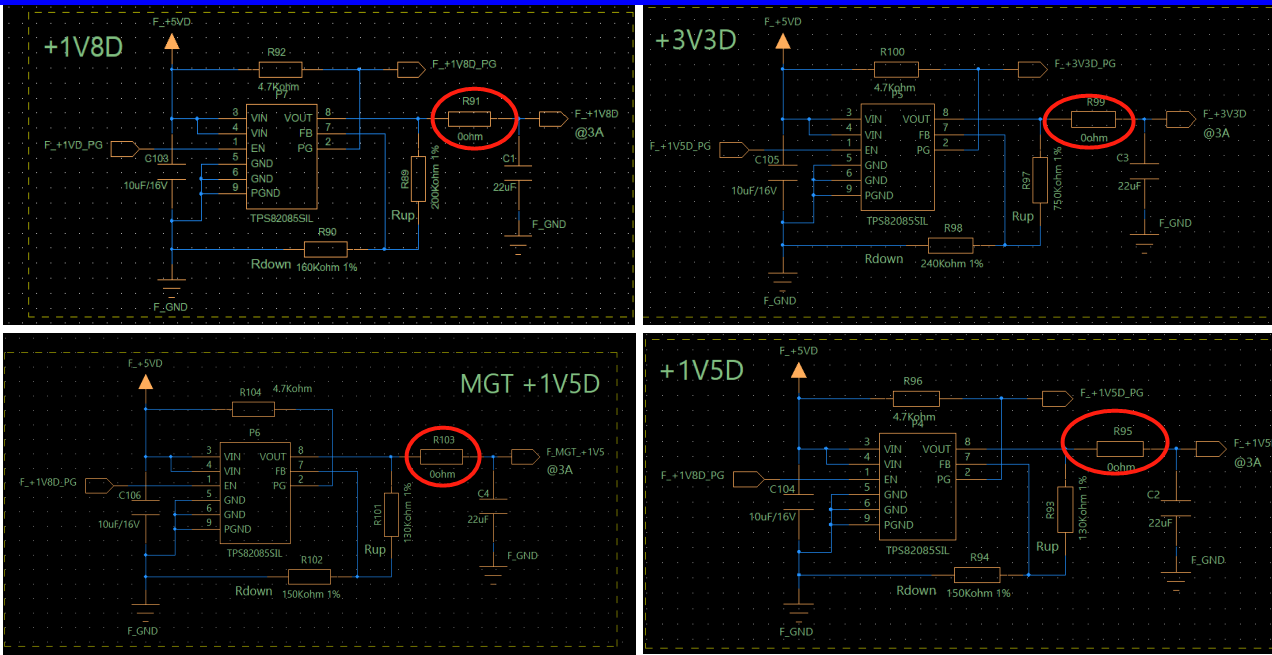

玩家焊板后，反饋機制其板上MUN3CAD03-SE的4路電原版塊相電壓輸送不對常。下面的的原理圖如圖，MUN3CAD03-SE是原位方式TPS82085SIL，

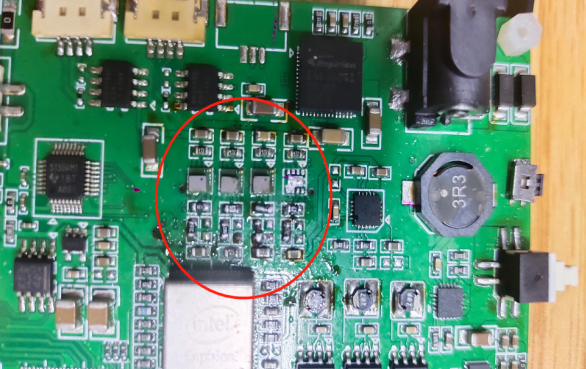

實際的電線板，照片：

第一我門安全使用萬用表量測輸送管腳額定電壓，得知4路打印輸出精度額定電壓都不會對，都偏大，理應打印輸出精度3.3v的線電壓，事實上測評有4.2V，咱們量測了集成ic的鍵盤輸入的電壓，和EN引腳，都不能會發現事情。

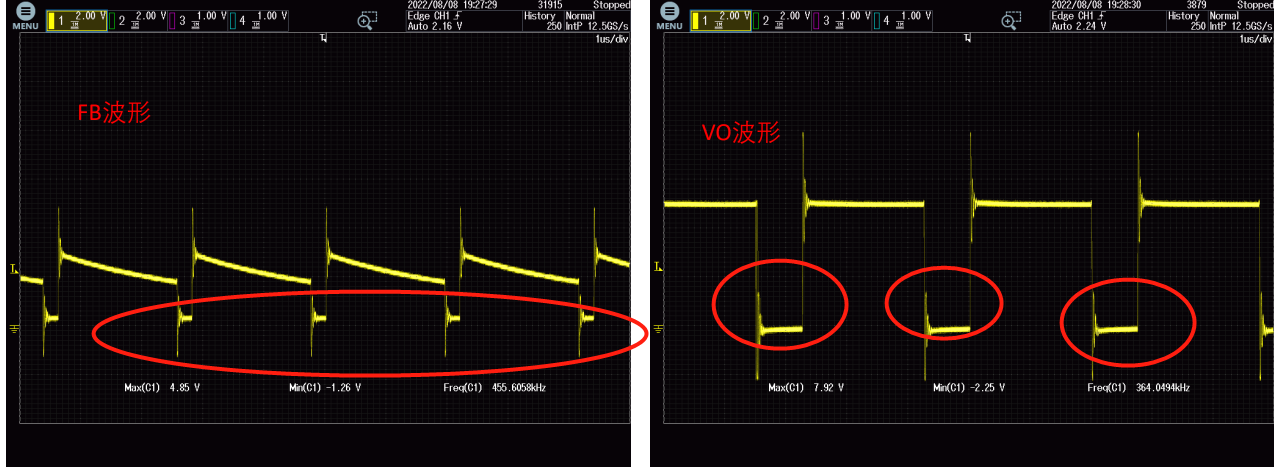

改為示波器量測FB管腳，工作輸出管腳VO電流。波形圖正確：

不錯能夠FB端電壓，vo工作電壓電流（注vo為vout）都會某段用時從上向下掉電，而常規的工作電壓電流沒有從上向下掉。

全新觀查量測點，出現買家板上的0 Ohm內阻并沒有貼片。而這就象征著輸入端vo不模擬輸出電容器，也如果沒有導出吸附控制電路。 只不過傳輸電感在buck拓撲中是不可或缺的重要的器件。 去除輸出電容就意味著電感中的能量不能及時釋放，會不斷累積。 所以導致萬用表檢查工作輸出電阻顯示信息偏大，示波器檢查有繼續掉電的波形參數。

將0 Ohm電阻（一直未上件） 短接，重新量測，發現FB，VO電壓恢復正常

個人總結： 實現將0 Ohm電阻短接后，輸出電壓及FB電壓均恢復正常。 印證了我們的分析，確實是沒有輸出電容后，輸出電感能量不斷累積造成輸出電壓抬高，從而掉電。

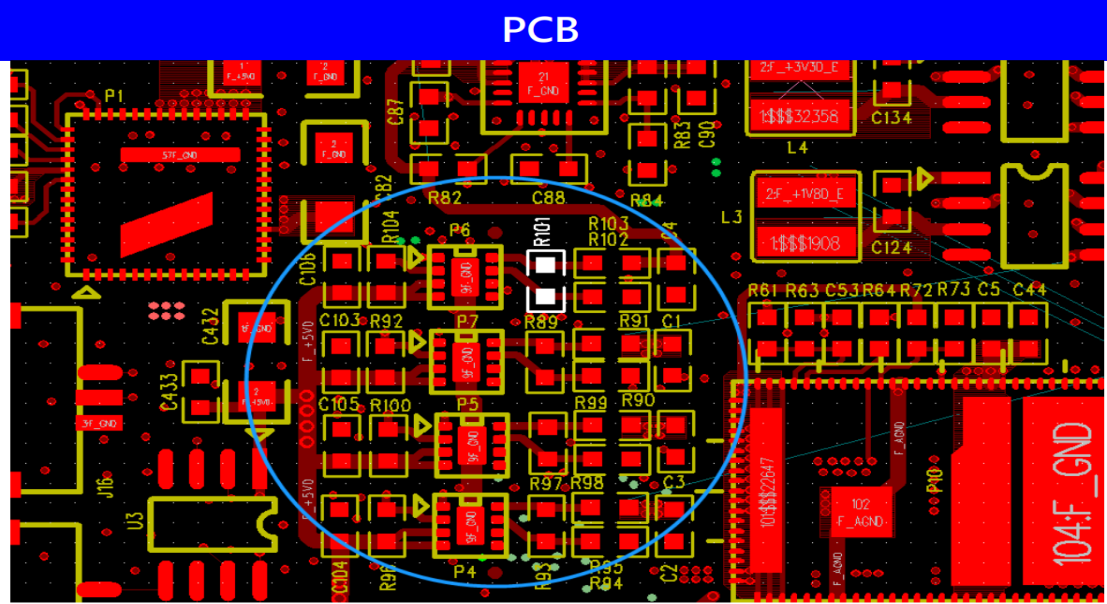

以下幾點圖原則圖所顯示：紅圈阻值在合理電路設計板上大家并如果沒有貼上。重連后，后臺開發的電阻C1,C2,C3,C4就沒有和后邊的用電線路組成部分吸附用電線路，致使輸入電壓值超時。
